Aktive harmoniske filtre (AHF-23-0.2-2L-R)

Kort beskrivelse:

Hensikten med enfase aktive harmoniske filtre er å redusere eller eliminere harmoniske forvrengninger i det gjennomsnittlige hjemmekraftsystemet og forbedre strømkvaliteten. Enfase aktive filtre brukes vanligvis i bolig- og små kommersielle applikasjoner.
Der ikke-lineære belastninger, for eksempel datamaskiner, elektronisk utstyr og belysningssystemer, genererer harmonikk som kan forårsake forskjellige problemer, er enfasede aktive filtre mer målrettet og relativt rimeligere enn trefasede aktive filtre.

- 2. til 50. harmonisk avbøtning

- Sanntidskompensasjon

- Modulær design

- Beskytt utstyr mot å være over oppvarmet eller svikt

- Forbedre arbeidseffektiviteten til utstyret

Rangert kompensasjonsstrøm ：23a

Nominell spenning ：AC220V (-20%~+15%)

Nettverk ：Enkeltfase

Installasjon:Rackmontert

Send e -post til oss

Produktdetaljer

FAQ

Produktkoder

Typisk applikasjonsfelt

Moderne arkitektur

Harmonisk kilde: likeretter, omformer

Harmonisk utstyr: Bytte strømforsyning, klimaanlegg, heis, LED

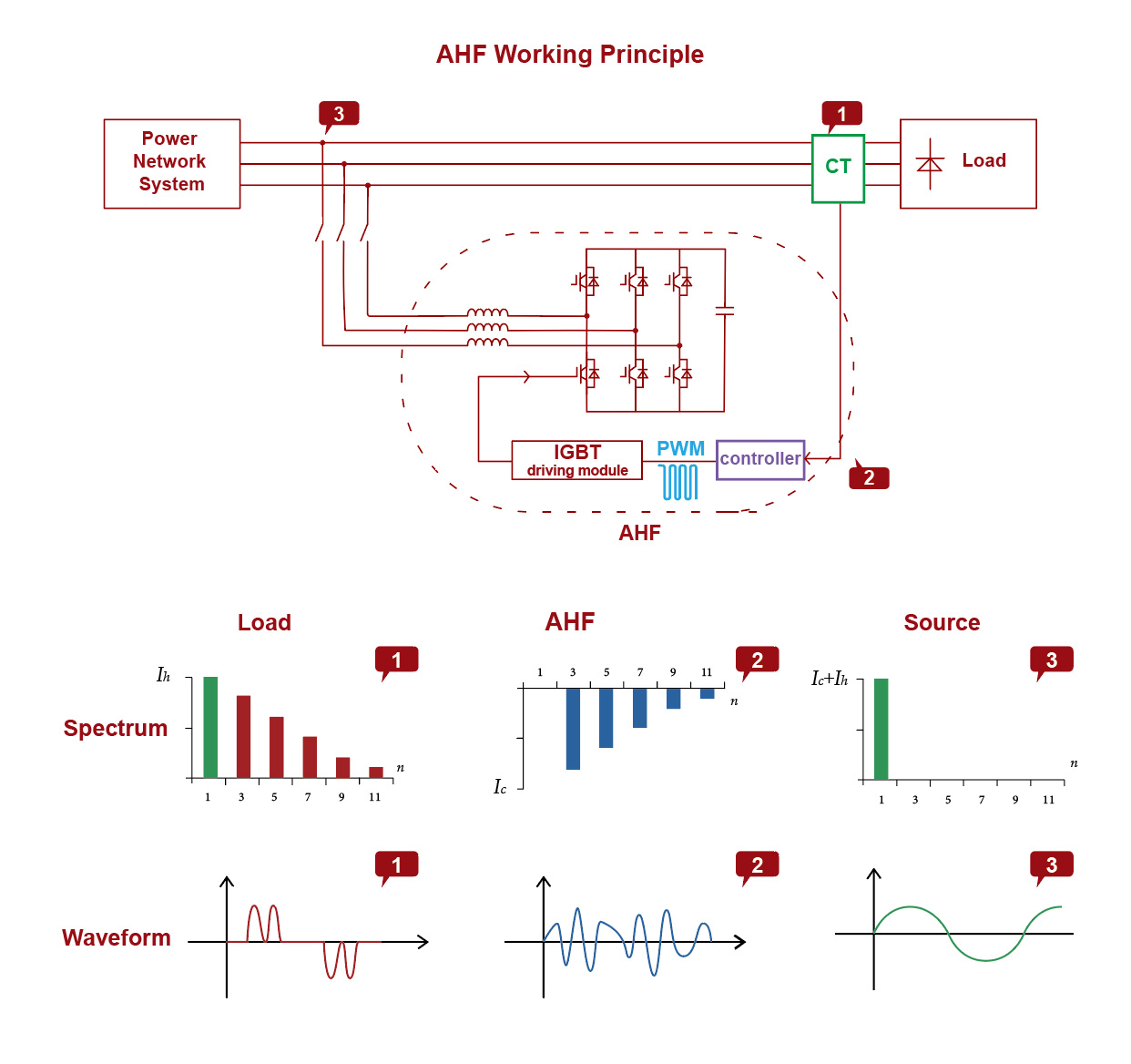

Arbeidsprinsipp

Ekstern CT oppdager belastningsstrømmen, DSP som CPU har avansert logikkontroll aritmetikk, kan raskt spore instruksjonsstrømmen, dele belastningsstrømmen til aktiv kraft og reaktiv effekt ved å bruke den intelligente FFT, og beregner det harmoniske innholdet raskt og nøyaktig. Deretter sender det PWM -signal til intern IGBTs førerkort for å kontrollere IGBT av og på med 20 kHz frekvens. Endelig genererer motsatt fasekompensasjonsstrøm på inverterinduksjon, samtidig oppdager CT også utgangsstrømmen og negativ tilbakemelding går til DSP. Deretter fortsetter DSP den neste logiske kontrollen for å oppnå et mer nøyaktig og stabilt system.

Tekniske spesifikasjoner

TYPE	220V -serie	400V -serie	500V -serie	690V -serie
Rangert kompensasjonsstrøm	23a	15A 、 25A 、 50A 75A 、 100A 、 150A	100A	100A
Nominell spenning	AC220V (-20%~+15%)	AC400V (-40%~+15%)	AC500V (-20%~+15%)	AC690V (-20%~+15%)
Nominell frekvens	50/60Hz ± 5%
Nettverk	Enkeltfase	3 Fase 3 Wire/3 Fase 4 Wire
Responstid	<40ms
Harmonikkfiltrering	2. til 50. harmonikk, antall kompensasjoner kan velges, og området for enkelt kompensasjon kan justeres
Harmonisk kompensasjonsrate	> 92%
Nøytral linjefiltreringsevne	/	Filtreringskapasiteten til 3 fase 4 trådnøytral linje er 3 ganger av fasefiitering
Maskinens effektivitet	> 97%
Koblingsfrekvens	32kHz	16kHz	12,8kHz	12,8kHz
Funksjon	Håndtere harmonikker
Tall parallelt	Ingen begrensninger. En enkelt sentralisert overvåkningsmodul kan utstyres med opptil 8 kraftmoduler
Kommunikasjonsmetoder	To-kanals RS485 Kommunikasjonsgrensesnitt (Support GPRS/WiFi Wireless Communication)
Alfitude uten å deratere	<2000m
Temperatur	-20 ~+50 ℃
Fuktighet	<90%RH, den gjennomsnittlige månedlige minimumstemperaturen er 25 ° C uten kondens på overflaten
Forurensningsnivå	Under nivå III
Beskyttelsesfunksjon	Overbelastningsbeskyttelse, maskinvare overstrømsbeskyttelse, overspenningsbeskyttelse, vernssviktbeskyttelse, beskyttelse av over-temperatur, frekvensanomali beskyttelse, kortslutningsbeskyttelse osv
Støy	<50dB	<60dB	<65dB
nstallasjon	Rack/veggmontert
Inn i linjen	Back Entry (Rack Type), Top Entry (veggmontert type)
Beskyttelsesgrad	IP20
